Bagaimana penapis gelombang mikro berfungsi?
Sebagai pembekal penapis gelombang mikro yang berdedikasi, saya mempunyai keistimewaan menyaksikan secara langsung peranan penting komponen -komponen ini dimainkan dalam fungsi dan prestasi sistem yang berkaitan dengan gelombang mikro. Dalam blog ini, saya akan menyelidiki kerja dalaman penapis gelombang mikro, meneroka prinsip, jenis, dan aplikasi mereka.
Prinsip asas penapis gelombang mikro
Penapis gelombang mikro beroperasi berdasarkan prinsip asas elektromagnetisme. Pada inti, mereka direka untuk membolehkan frekuensi tertentu isyarat gelombang mikro melewati sambil menyekat orang lain. Ini dicapai dengan mengeksploitasi interaksi antara medan elektromagnet dari isyarat gelombang mikro dan struktur fizikal penapis.
Konsep utama di sebalik penapis gelombang mikro adalah resonans. Resonans berlaku apabila kekerapan semula jadi sistem sepadan dengan kekerapan daya penggerak luaran. Dalam kes penapis gelombang mikro, elemen resonan digunakan untuk membuat tindak balas frekuensi tertentu. Sebagai contoh, rongga resonan boleh direka untuk bergema pada kekerapan tertentu. Apabila isyarat gelombang mikro dengan kekerapan itu memasuki rongga, ia menyebabkan rongga bergetar pada kekerapan resonannya, yang membolehkan isyarat untuk dilalui dengan kehilangan minimum.
Satu lagi prinsip penting ialah pencocokan impedans. Impedans adalah ukuran pembangkang yang litar membentangkan aliran arus bergantian. Dalam penapis gelombang mikro, pencocokan impedans yang betul antara pelabuhan input dan output dan penapis itu sendiri adalah penting untuk memastikan pemindahan isyarat yang cekap. Sekiranya impedans tidak dipadankan dengan betul, sebahagian besar isyarat dapat dicerminkan kembali, yang membawa kepada kehilangan isyarat dan kemerosotan.
Jenis penapis gelombang mikro
Terdapat beberapa jenis penapis gelombang mikro, masing -masing dengan ciri -ciri dan aplikasi tersendiri.
Penapis lulus rendah -
Penapis lulus rendah direka untuk membolehkan isyarat gelombang mikro frekuensi rendah untuk melewati sambil melemahkan isyarat kekerapan yang tinggi. Mereka biasanya digunakan dalam aplikasi di mana perlu untuk menghapuskan bunyi kekerapan tinggi atau gangguan yang tidak diingini dari isyarat. Sebagai contoh, dalam sistem komunikasi gelombang mikro, penapis lulus rendah boleh digunakan untuk menapis isyarat palsu yang tinggi - yang dihasilkan oleh pemancar.
Penapis lulus tinggi -
Sebaliknya, penapis lulus tinggi membenarkan isyarat frekuensi tinggi untuk melewati dan menyekat isyarat frekuensi rendah. Penapis ini berguna dalam aplikasi di mana komponen frekuensi rendah isyarat tidak diperlukan atau dianggap bunyi. Sebagai contoh, dalam sistem radar, penapis lulus yang tinggi boleh digunakan untuk mengeluarkan kekacauan frekuensi yang rendah dari isyarat yang diterima.
Band - Lulus Penapis
Band - penapis lulus direka untuk membolehkan pelbagai frekuensi tertentu, yang dikenali sebagai laluan pas, melewati semasa menyekat frekuensi di luar julat ini. Mereka digunakan secara meluas dalam sistem komunikasi untuk memilih jalur frekuensi tertentu untuk penghantaran atau penerimaan. Sebagai contoh, dalam rangkaian telefon bimbit, penapis band - lulus digunakan untuk memisahkan jalur frekuensi yang berbeza yang digunakan untuk saluran yang berbeza.
Band - Hentikan Penapis
Band - Stop Filters, juga dikenali sebagai penapis Notch, menyekat pelbagai frekuensi tertentu sambil membenarkan frekuensi di luar julat ini untuk dilalui. Mereka sering digunakan untuk menghapuskan gangguan yang tidak diingini dari jalur frekuensi tertentu. Sebagai contoh, jika terdapat isyarat gangguan yang kuat pada frekuensi tertentu dalam sistem gelombang mikro, penapis berhenti band boleh digunakan untuk menghapuskannya.
Mekanisme kerja pelbagai jenis penapis gelombang mikro
Penapis LC
Penapis LC adalah salah satu jenis penapis gelombang mikro yang paling mudah. Mereka terdiri daripada induktor (L) dan kapasitor (c). Induktor dan kapasitor disusun dalam konfigurasi tertentu untuk mewujudkan tindak balas frekuensi yang dikehendaki. Sebagai contoh, dalam penapis LC yang rendah, induktor diletakkan secara siri dengan laluan isyarat, dan kapasitor diletakkan selari. Induktor menentang perubahan semasa, terutamanya pada frekuensi tinggi, sementara kapasitor menyediakan laluan impedans yang rendah untuk isyarat frekuensi tinggi ke tanah.
Penapis rongga
Penapis rongga menggunakan rongga resonan untuk mencapai kesan penapisan. Rongga resonan adalah kandang logam berongga yang dapat menyimpan tenaga elektromagnet pada kekerapan resonan tertentu. Apabila isyarat gelombang mikro dengan kekerapan resonan memasuki rongga, ia menyebabkan rongga bergema, dan isyarat dapat melalui dengan kerugian yang rendah. Penapis rongga dikenali dengan faktor kualiti tinggi (q), yang bermaksud mereka boleh memberikan selektiviti frekuensi yang sangat tajam. Mereka biasanya digunakan dalam sistem gelombang mikro prestasi tinggi, seperti sistem komunikasi satelit.
Penapis resonator dielektrik
Penapis resonator dielektrik menggunakan resonator dielektrik, yang diperbuat daripada bahan -bahan dielektrik yang tinggi. Resonator dielektrik boleh bergema pada frekuensi gelombang mikro disebabkan oleh interaksi antara medan elektromagnet dan bahan dielektrik. Penapis ini padat dan mempunyai kerugian yang agak rendah, menjadikannya sesuai untuk aplikasi di mana saiz dan prestasi adalah penting, seperti dalam peranti komunikasi mudah alih.
Aplikasi penapis gelombang mikro
Penapis gelombang mikro mempunyai pelbagai aplikasi dalam pelbagai industri.
Telekomunikasi
Dalam industri telekomunikasi, penapis gelombang mikro digunakan di stesen asas, telefon bimbit, dan sistem komunikasi satelit. Mereka digunakan untuk memilih jalur frekuensi tertentu, mengeluarkan gangguan, dan meningkatkan kualiti isyarat. Sebagai contoh, dalam stesen pangkalan 5G, penapis band - lulus digunakan untuk memisahkan jalur frekuensi yang berbeza yang digunakan untuk perkhidmatan yang berbeza, seperti penghantaran data dan komunikasi suara.
Sistem radar
Sistem radar bergantung kepada penapis gelombang mikro untuk mengesan dan menjejaki objek. Band - Penapis lulus digunakan untuk memilih kekerapan operasi radar, dan penapis berhenti band digunakan untuk menghapuskan gangguan dari sistem radar lain atau sumber alam sekitar.
Ketuhar gelombang mikro

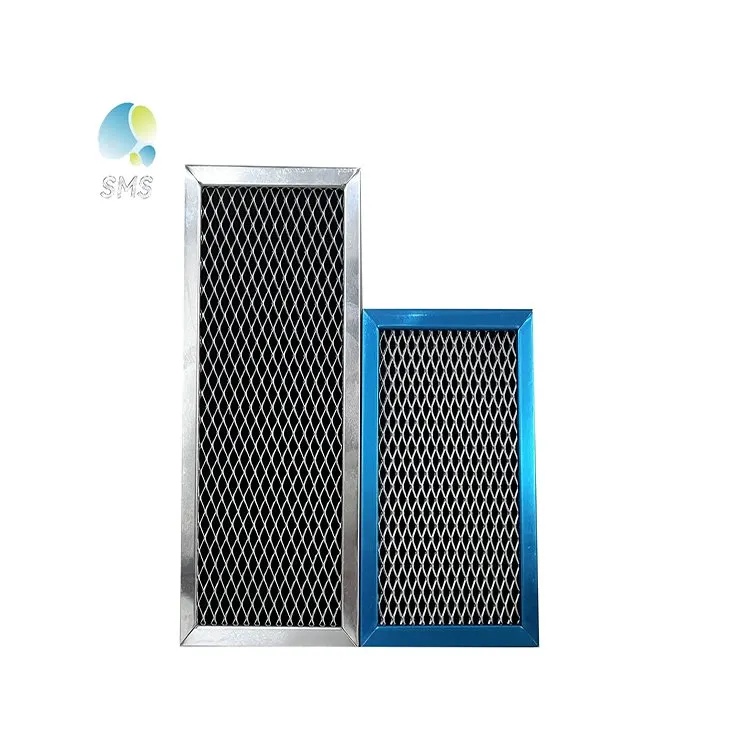

Dalam ketuhar gelombang mikro, penapis juga digunakan. Contohnya,penapis gris mesh logamdigunakan untuk mengelakkan gris dan bahan cemar lain daripada memasuki komponen dalaman gelombang mikro.ketuhar gelombang mikro menapis grisBoleh membantu mengekalkan prestasi dan keselamatan ketuhar gelombang mikro. Selain itu,Penapis arang untuk ketuhar gelombang mikroBoleh digunakan untuk menyerap bau dan meningkatkan kualiti udara di dalam dapur.
Kesimpulan
Penapis gelombang mikro adalah komponen penting dalam sistem gelombang mikro moden. Keupayaan mereka untuk selektif lulus atau menyekat frekuensi khusus adalah penting untuk meningkatkan kualiti isyarat, mengurangkan gangguan, dan memastikan fungsi yang sesuai dengan pelbagai aplikasi. Sebagai pembekal penapis gelombang mikro, kami memahami pentingnya menyediakan penapis berkualiti tinggi yang memenuhi keperluan pelanggan kami.
